Obróbka złączy chłodzenia cieczą w centrach danych
Co wyróżnia te armatury?
Złączki do chłodzenia cieczą nie są zwykłymi częściami CNC. Adapter z gwintem G1/4 pracujący pod ciśnieniem 4 barów za procesorem graficznym o wartości 40 000 USD nie toleruje odchylenia promienia rowka-0,05 mm. Mając to na uwadze, obrabiamy każdy występ-pierścienia uszczelniającego, każdy stożkowy bok gwintu i każdy-szybkozłączalny stożek uszczelniający. Cały nasz przepływ pracy, od wyboru materiału po końcową walidację ciśnienia, opiera się na konkretnych trybach awarii, które niszczą sprzęt serwerowy.
Od próbki do produkcji - Nie jest wymagany żaden rysunek
Wiele zespołów-chłodzących cieczą wykonuje iteracje szybciej, niż pozwala na to dokumentacja. Przyjmujemy próbki fizyczne, wstępne szkice lub części referencyjne, a także odwracamy gotowe modele 3D-produkcji inżynieryjnej-w ciągu 48 godzin. Ma to kluczowe znaczenie dla zespołów tworzących prototypy nowej-zimnej-płytki rozgałęźnej lub kolektorów dystrybucyjnych CDU, w których geometria dopasowania zmienia się co tydzień. Niezależnie od tego, czy przyniesiesz zużytą próbkę, czy-ręcznie narysowaną koncepcję, zamienimy ją w obrabialny,-szczelny projekt.
Strategia dotycząca materiałów i powierzchni według rodzaju chłodziwa
Wybór odpowiedniego materiału zależy od tego, co przez niego przepływa:
|
Mieszanki-wody dejonizowanej i glikolu: |
Stal nierdzewna 316L z elektropoleracją (Ra mniejsza lub równa 0,2 μm) eliminuje korozję szczelinową i przyleganie biofilmu. |
|
Dielektryczne płyny fluorowęglowe: |
Mosiądz C36000 lub aluminium 6061-T6 z twardym anodowaniem (typ III, 25 μm) zapewniają zgodność chemiczną bez ryzyka galwanicznego. |
|
Pętle wodne o wysokiej-czystości: |
Miedź C11000 OFE z powłoką niklową do złączy mostkowych termicznych. |
Nie tylko „obrabiamy to, o co prosisz”. Zanim zalecimy dobór-powierzchni materiału, który będzie odpowiadał Twojej strategii zarządzania temperaturą, sprawdzamy specyfikację chłodziwa, ciśnienie robocze i docelowy współczynnik MTBF.
Tolerancje, które faktycznie mają znaczenie w przypadku chłodzenia cieczą
|
Szerokość rowka-pierścienia uszczelniającego: |
±0,02 mm |
|
Prostopadłość powierzchni uszczelniającej: |
0,01 mm |
|
Średnica skoku gwintu: |
gwint-frezowany, nie gwintowany, aby wyeliminować-wyrywanie |
|
Wewnętrzna koncentryczność otworu: |
0,03 mm, aby zapobiec kawitacji-wywołanej turbulencjami |
To nie są liczby marketingowe. Stanowią one granicę pomiędzy złączką utrzymującą ciśnienie 6 barów w nieskończoność a złączką odprowadzającą płyn chłodzący na płytę główną. W obróbce złączy chłodzenia cieczą w centrach danych nie ma marginesu na „wystarczająco blisko”.
Kontrola jakości i próby ciśnieniowe
Każda armatura do chłodzenia cieczą przechodzi rygorystyczną kontrolę, ponieważ pojedynczy wyciek może zagrozić całej szafie serwerowej.
|
Walidacja wymiarowa: |
Kontrola współrzędnościowej maszyny pomiarowej (CMM) pod kątem skoku gwintu,-średnicy rowka pierścienia uszczelniającego i tolerancji położenia przyłącza. |
|
Kontrola wykończenia powierzchni: |
Weryfikacja profilometryczna powierzchni uszczelniających do Ra mniejszego lub równego 0,2 μm. |
|
Integralność wycieku: |
Badanie ciśnieniem hydrostatycznym przy 1,5 x ciśnieniu roboczym; wykrywanie wycieków helu w krytycznych zespołach lutowanych lub spawanych. |
|
Certyfikaty: |
Zarządzanie jakością ISO 9001; pełne-raporty dotyczące śledzenia procesów dostępne dla każdej partii. |
Dlaczego zespoły wybierają nas, a nie ogólne sklepy z maszynami
Ogólne sklepy CNC traktują okucia jak wsporniki. Traktujemy je jako elementy bezpieczeństwa-granicznego. Nasze 4-osie i gniazda tokarskie-typu szwajcarskiego są skonfigurowane specjalnie pod kątem-złączy hydraulicznych o małych średnicach (6 mm do 80 mm) i wyposażone w-stacje narzędziowe na żywo przeznaczone do frezowania gwintów i formowania mikrorowków. Czas konfiguracji wynosi poniżej 90 minut, co oznacza, że prototypowe partie po 20–50 sztuk wysyłane są w ciągu 7 dni, a nie 4 tygodni. Jeśli projekt stojaka ulegnie zmianie we wtorek, zmienione wyposażenie zostanie wysłane w następny wtorek.
Typowe elementy wyposażenia, które produkujemy
- Adaptery wejścia/wyjścia z zimną płytą-procesora/GPU G1/4 i G3/8
- Wieloportowe bloki dystrybucyjne CDU
- Korpusy zaworów i stożki uszczelniające UQD (Universal Quick Disconnect).
- Złączki kolankowe 45 stopni i 90 stopni umożliwiające ciasne-prowadzenie kabli w szafie rack

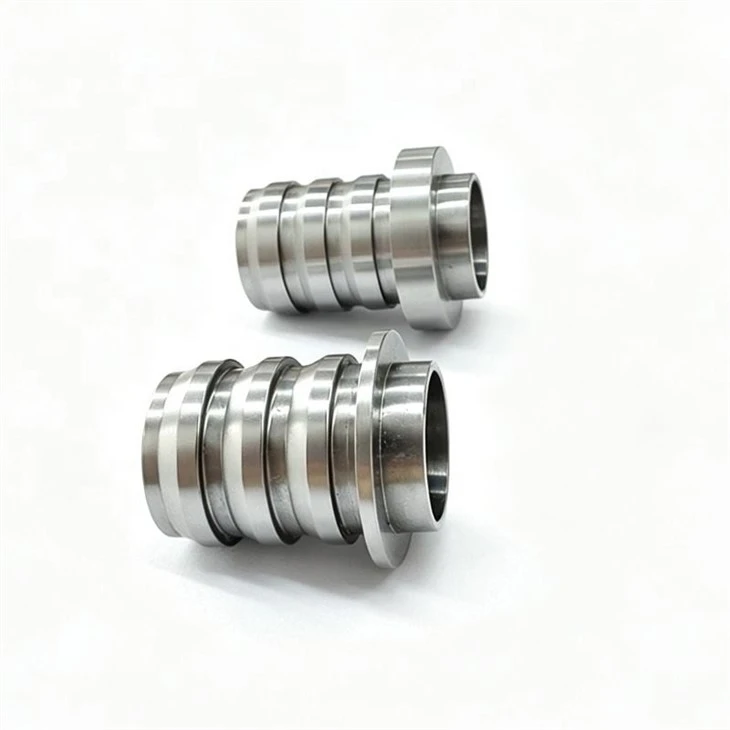

- Niestandardowe złączki kolcowe i zaciskowe do przejść rurowych
Wyślij próbkę lub rysunek
Prześlij plik STEP, plik PDF lub próbkę fizyczną. W ciągu 48 godzin prześlemy recenzję DFM, zalecenia materiałowe i plan-testów ciśnieniowych. Prototypowe MOQ zaczyna się od 10 sztuk. Wagi produkcyjne bez przezbrajania.
